一、安裝方式
YD9300 低頻振動傳感器既可以垂直安裝又可以水平安裝，避免了傳統的垂直、水平嚴格區分的缺點。
固定方法一般可用螺絲釘將底盤壓緊在被測物體上，也可用螺絲釘直接將殼體連接至被測物體。殼體底部有M8螺孔，可連接磁力吸盤（可另訂貨）以吸附于被測物體。如振動加速度不超過1g，在臨時試驗中也可以用橡皮泥將傳感器底部粘于被測物體上。
二、接線原理圖
航空插頭輸出
用航空插頭的傳感器的接線見圖4.2。

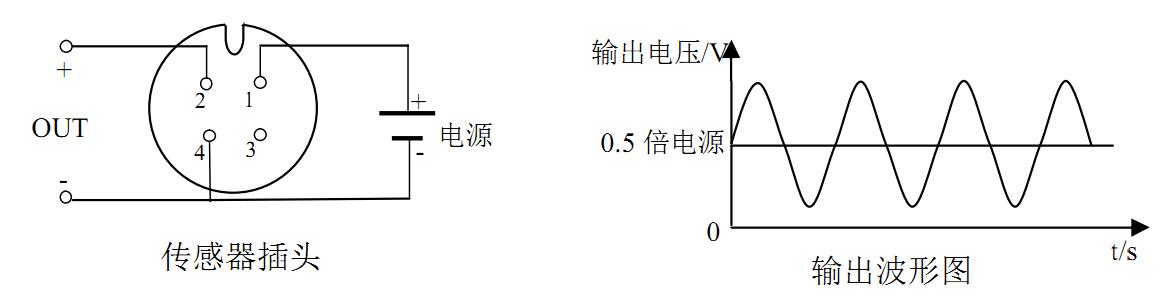

（a）正單電源供電型接線圖

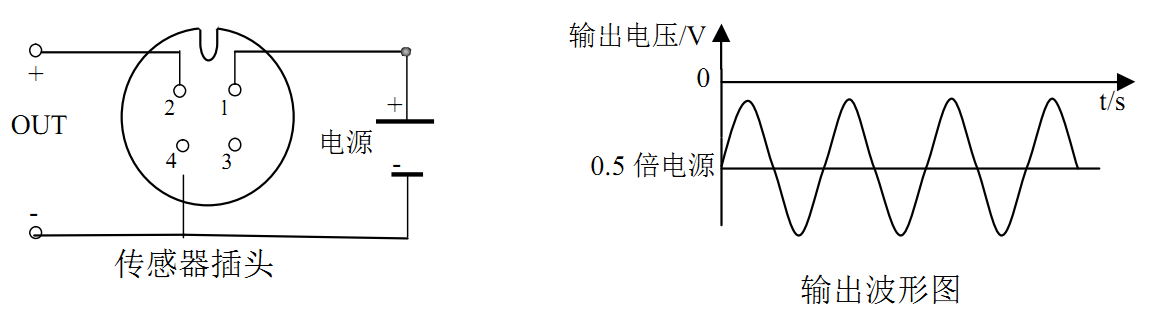

（b）負單電源供電型接線圖

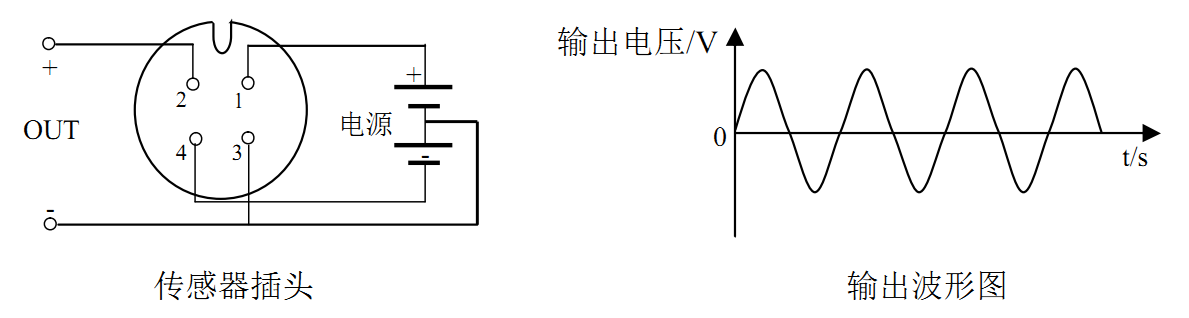

(c) 雙電源供電型接線圖
圖2 YD9300 低頻振動傳感器航航空插頭接線圖
電纜輸出（以實物線標為準）
● 正單電源供電接線：
紅色 --- 電源正端
藍色 --- 電源以及輸出信號負端
黃色 --- 輸出信號正端
● 負單電源供電接線
紅色 --- 電源正端以及輸出信號的負端
藍色 --- 電源以及輸出信號負端
黃色 --- 輸出信號正端
● 雙電源供電接線：
紅色 --- 電源正端
白色 --- 電源與輸出信號的公共地
黃色 --- 輸出信號正端
藍色 --- 電源負端
電纜輸出的輸出波形圖如航空插頭相應的輸出波形（參見圖2中的輸出波形圖）。
采用普通±6V～±12V直流穩壓電源，電流約為6～13mA。采用較低的電源時，靈敏度基本不變，但量程將相應減小。正、負電源不對稱誤差將使輸出零偏稍有變化，但靈敏度不變。
三、操作步驟和注意點
1、將傳感器安裝在待測振動物體上。垂直安裝時應將傳感器軸心線沿待測振處的地垂線方向安裝，并要求底座在下，航空插座在上，不能倒掛安裝，見圖5.1。水平安裝時則應將傳感器軸心線置于水平面內（躺下）并與待測振動方向一致，見圖5.2。

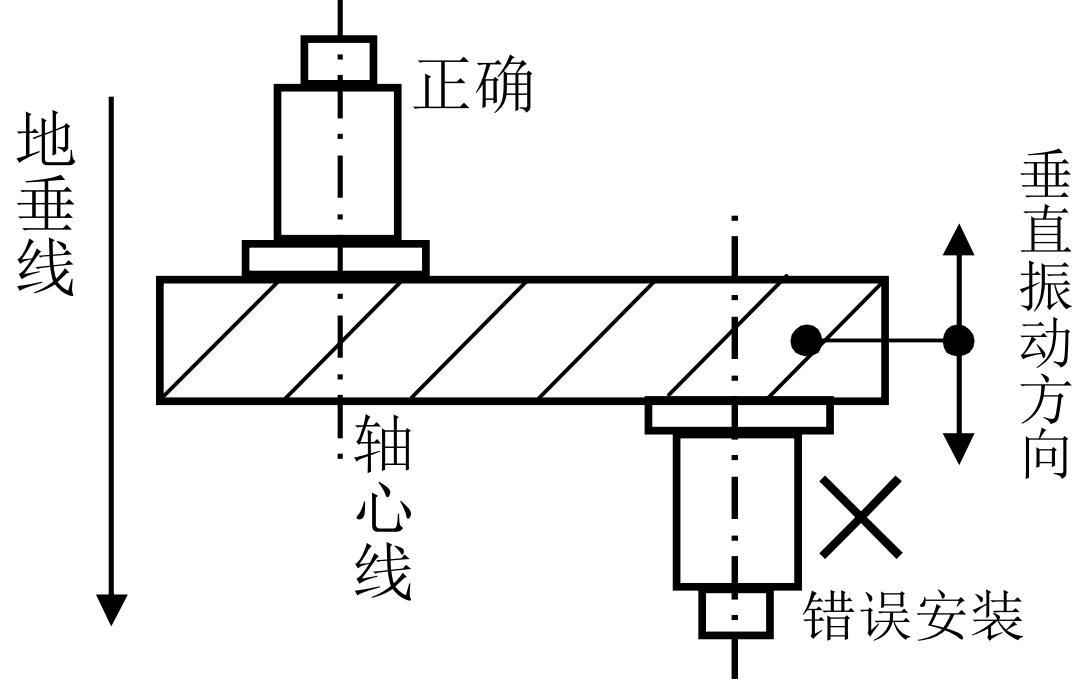

圖5.1 垂直安裝

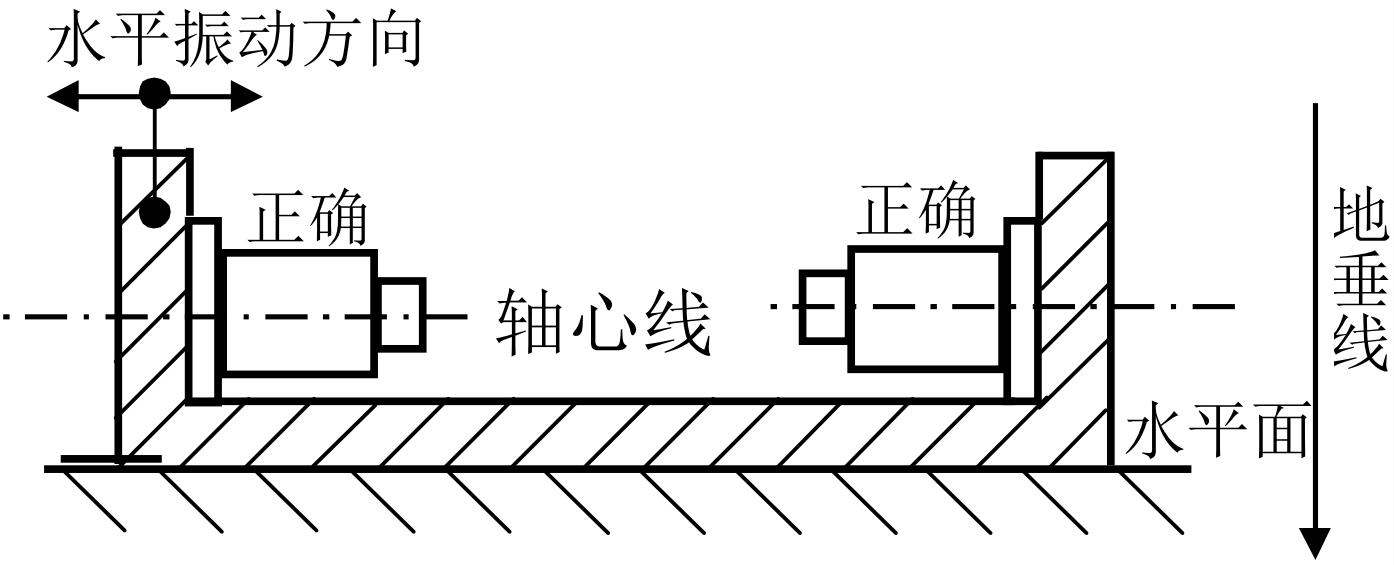

圖5.2 水平安裝
2、將電纜線插頭與傳感器插座連接牢固。
3、將電纜線接頭與±12V直流穩壓電源連接。接電源前，必須仔細檢查，切勿接錯，以防止燒毀傳感器！
4、信號線輸出電壓可接入電子示波器或記錄儀、計算機等，其輸入阻抗一般要求大于1KΩ以避免負載電流過大，傳感器雖裝有過流保護，但應盡量避免發生輸出短路。用示波器觀察信號時，要用“DC”檔，以免示波器的隔直電容影響低頻段的波形。
5、在檢查接線無誤后，再接通電源。從傳感器在使用中損壞的原因分析，絕大部分原因是接錯電源！
6、接通電源后，需預熱片刻（少于1分鐘）方可觀察被測信號。
7、由于傳感器的高靈敏度，傳感器既能感受大地的顫動，也能感受基座的環境振動，因此即使被測物體表觀“靜止”，傳感器仍有一定的輸出，這是正?，F象。若將兩個傳感器并放在一起，可觀察到其輸出信號高度一致（此方法可用于初步檢測傳感器工作是否正常）。傳感器也有其本的噪聲，但一般噪聲值遠小于環境振動引起的輸出值。
8、在傳感器通電的情況下，若搬動傳感器或重新安裝，因為振動過大，會使信號超過限值，產生“飽和”，安裝穩定后，也要等待片刻（不超過30秒）就可恢復正常，投入使用。
9、在停止使用前，先切斷電源，再進行其他操作。
10、傳感器在運輸時不需要鎖緊，使用時也不需要調零，但盡量避免人為的跌落。
11、如發現問題，請勿擅自拆修。
一、基本參數
● 工作電源
1)單電源供電：+12V～+24Vdc; -12V～-24Vdc供電，輸出會疊加0.5倍電源電壓值的直流偏置
2)雙電源供電：±6V～±15V供電，最大輸出電壓與工作電壓有關
3)工 作 電 流：≤15mA
● 頻響范圍：0.5Hz～200Hz（-3dB）
● 阻 尼 比： 0.65±0.05
● 靈 敏 度：位移輸出型8V/mm±5%vP-P（可根據用戶要求調整）；
速度輸出型20mV/mm/s±5% RMS
● 最大機械振幅位移:±3mm
● 幅值非線性：≤5%
● 橫向交叉影響：＜5%
● 工作溫度： -20℃～+85℃
● 防護特性：防塵、防水
● 防護等級： IP67（直接電纜輸出可以達到1米深以內浸水）
● 外形尺寸: Φ66×140mm
● 重量（不計電纜） 約420g
頻響范圍低端為標稱固有頻率值，在該頻率點靈敏度衰減至名義值0.707（-3dB），高端截止頻率也是指-3dB點，傳感器頻響范圍及靈敏度可根據用戶要求改變。傳感器振動位移測量范圍受輸出電壓幅度及振子機械位置限制，靈敏度高則相應的測量范圍就小，靈敏度低則測量范圍可以增大，兩者的乘積等于最大輸出電壓。例如當傳感器采用±12V供電時最大輸出電壓為±10V，若采用靈敏度為8V/mm，則最大測量范圍為±1.25mm，若采用靈敏度為4V/mm，則最大測量范圍為±2.5mm。
低頻端靈敏閾值受制于器件噪聲，對0.5Hz位移傳感器約為1μｍ。電源可低至±6V，降低電源電壓不影響靈敏度，但量程隨之減小。輸出電纜可長達300m，不影響輸出特性，用戶特殊的性能要求可另行商定。

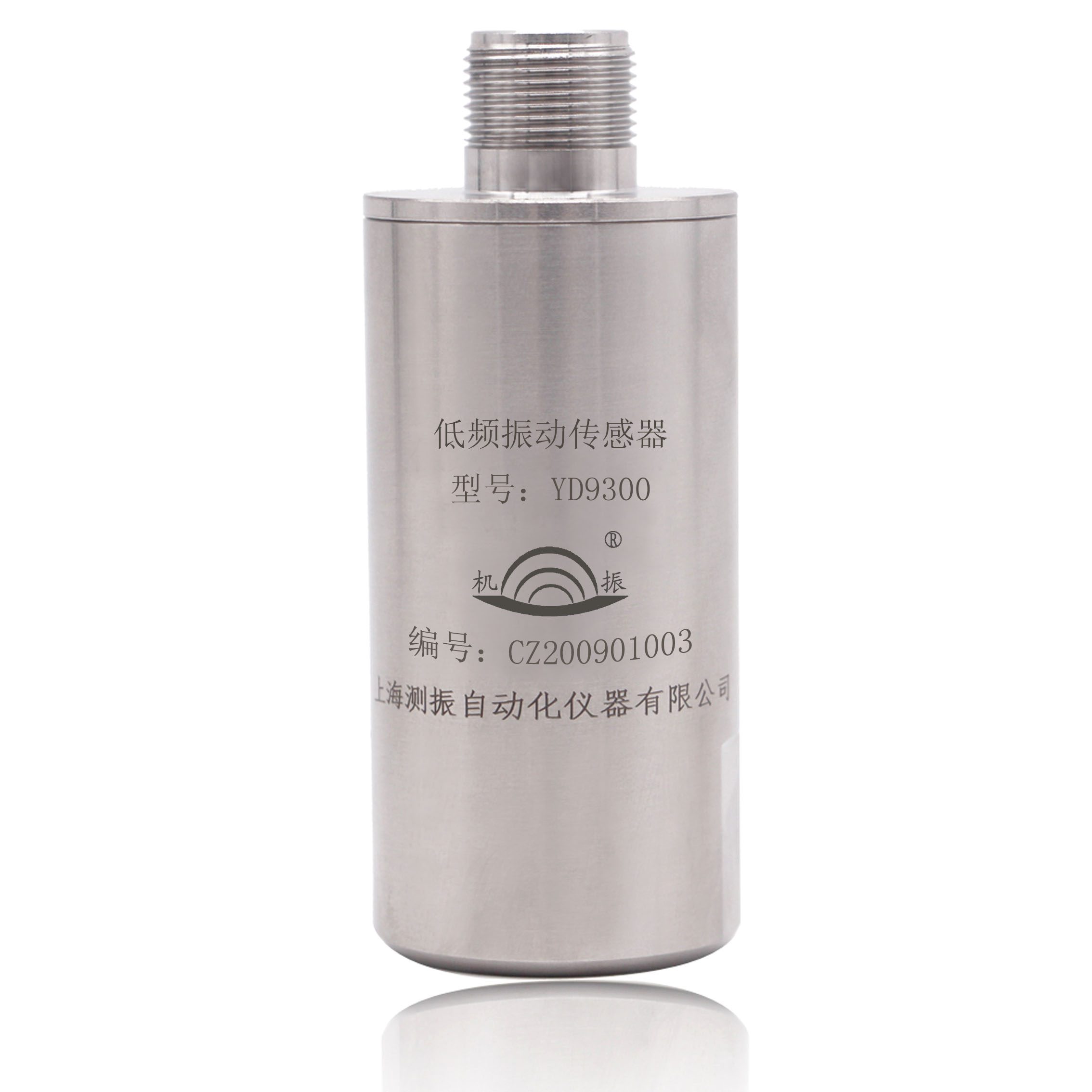

YD9300 低頻振動傳感器是我公司研發生產的新型傳感器，通用性強，即可垂直安裝也可水平安裝，還具有很高的防水性（達到IP67防護等級），避免了以前低頻振動傳感器要分垂直型、水平型、防水型等類型，方便用戶選型和減少維護備品。
YD9300 低頻振動傳感器是將機械結構固有頻率較高的地震式振動速度傳感器經過一套低頻擴展校正電路，使其輸出特性的固有頻率降為原來的1/20～1/40，能達到0.5Hz或更低。YD9400低頻振動傳感器既保持了抗振、耐沖擊、高穩定度，又具有良好的低頻輸出特性，而且內部帶有積分環節，可直接輸出振動位移信號，即振幅信號。
YD9300 低頻振動傳感器適用于大型水輪發電機組和低速回轉機械的振動監測、機床精度測試、地震監測與地質勘探、高層建筑與結構的振動分析，路基和橋梁的動態變形與振動測試，并可用于安全保衛等領域。
