一、簡介

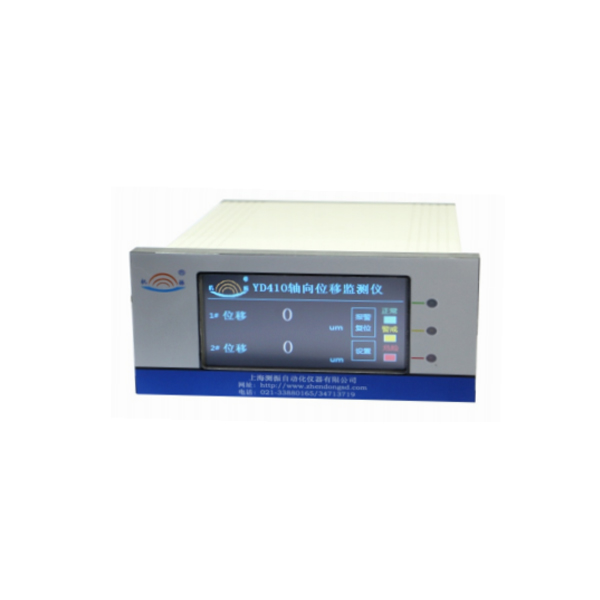

YD410 軸向位移監測儀是精密智能測控儀表,具有報警與停機控制信號輸出，報警和停機設定值在測量范圍內，用戶可根據需求設定。設有電流輸出和RS485接口，可與計算機等設備連接。YD410采用80×160mm的通用機箱,外形美觀，款式新穎，結構合理，安裝簡單，性能穩定，質量可靠，測量準確。廣泛應用于電力、石油、化工等部門。通過DO型電渦流傳感器，可對汽輪機、風機等旋轉機械的軸向位移進行測量和監控。LED數字顯示,PVC彩色面膜和輕觸摸鍵。
二、主要功能
● 具有輸出電流上下線校準功能，實時同步高速高精度信號采集處理，測量顯示軸振動位移量。
● 具有4路雙通道開關量控制信號。采用小型大功率繼電器，最大切換電壓。 440VAC/125VDC，最大切換電流16A，最大切換功率4000VA，機械耐壓性，10000000次。通過報警下限值設定，報警上限值設定，報警延時設定，危險下限值設定（如要此功能要提前聲明），危險上限值設定，危險延時設定。關聯動作，當振動幅度達到預設值區間，繼電器開關進入工作狀態。
● 4-20mA隔離型高精度電流變送輸出，內部采用高精度電壓基準，18位精密電壓驅動芯片，高精度低溫漂運算放大器，保障了輸出的準確性達到0.01%.通過菜單項的主量程下限設定,主量程上限設定可以準確的劃分到4~20mA對應的電流區間,提高了輸出的信號精度.利用電流表通過電流環下限校準,電流環上限校準,可以更加準確的標定4~20mA的線性度。
● 信號輸入：接YD9800(YDYT9800)型電渦流傳感器或BN3300XL
● 輸入阻抗：35KΩ
● 測量范圍：0mm～10mm(可根據用戶需要確定）
● 測量精度：±1％
● 電流輸出：4～20mA 負載≦500Ω或RS480
● 設定方式：觸摸設定
● 工作環境：-20℃～70℃
● 相對濕度：≤85％
● 供電電壓：AC220V±30％ 50Hz/60Hz
● 報警接點容量：220VAC/2A,24VDC/3A
● 外形尺寸：85*165*275mm
● 開孔尺寸：73*152mm

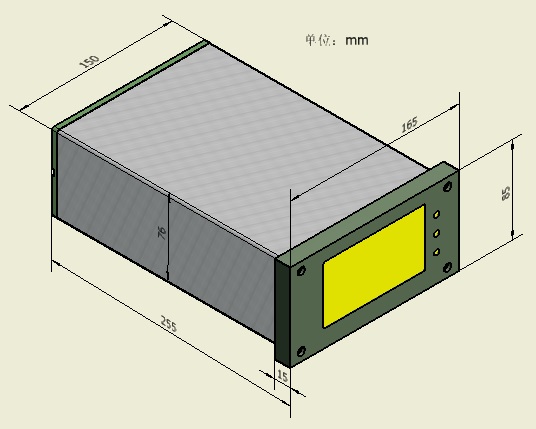

尺寸圖
● 按鍵說明:
“報警復位”鍵為振動量大于設定報警值時使系統復位。

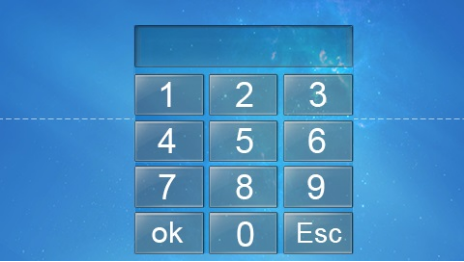

“設置” 鍵為可以進入設置界面輸入“6808”按“OK”進入開始界面設置（ESC為退出鍵），設置好后保存。（注意：設置時系統應為正常狀態）

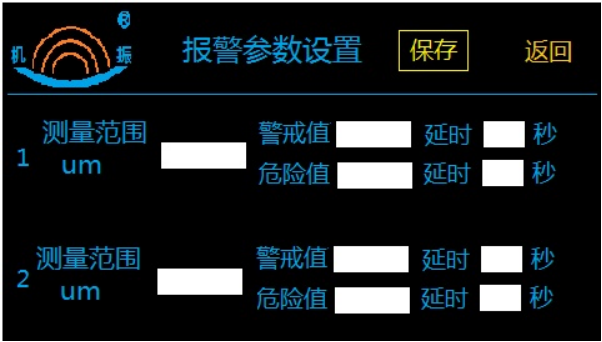

設置界面一
設置界面二
當取消時,直接返回上級菜單。
燈指示：面板顯示的狀態（分三種正常，警戒，危險。）右面有燈與之對應。燈正常工作時在閃爍。
● 安裝與接線
YD410軸向位移監測儀后面板接線

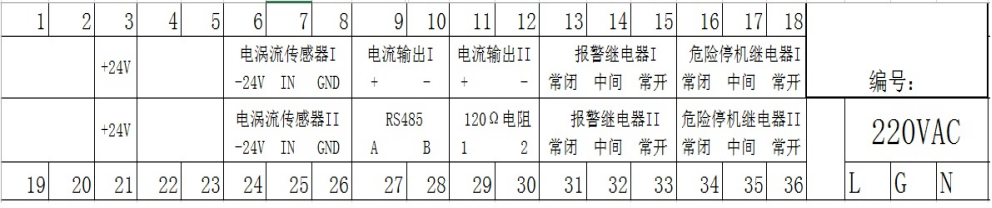

YD410軸向位移監測儀后面板接線圖
注：以表自帶接線端口說明為準
1）電渦流傳感器Ⅰ路
-24V:儀表輸出-24VDC。
輸入GND：信號地，接YD9800電渦流傳感器信號輸出。
輸入IN：信號輸入端，接YD9800電渦流傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
2）電渦流傳感器Ⅱ路
-24V:儀表輸出-24VDC。
輸入GND：信號地，接YD9800電渦流傳感器信號輸出。
輸入IN：信號輸入端，接YD9800電渦流傳感器信號輸出。
電流-： 4～20mA電流輸出負端，與信號地相通。外接負載≤500Ω。
電流+： 4～20mA電流輸出正端，外接負載≤500Ω。
報警Ⅰ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅰ燈亮時，繼電器閉合，
兩點間電阻為零。
報警Ⅱ：繼電器輸出，正常兩點間為開路，即電阻為無窮大，報警Ⅱ燈亮時，繼電器閉合，兩點間電阻為零。
3）其他
AC220V：接交流AC220V電源。
┴：機殼地(即G)，可與大地連接，絕不能與信號地連接。
電渦流傳感器安裝
安裝位置：垂直安裝于被測點上，用螺母固定傳感器。
電渦流-24v 接儀表-24，電渦流OUT 接儀表IN, 電渦流COM 接儀表GND.
YD410振動監控測安裝
YD410振動監測儀可安裝于集控室機柜上。采用側翼板固定。
