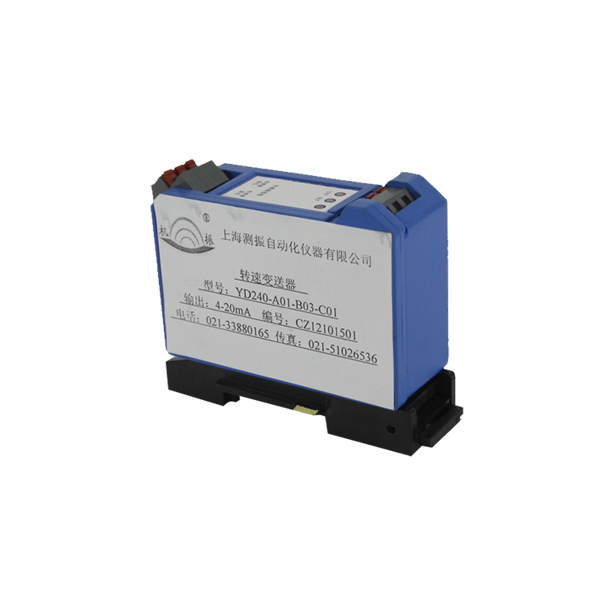

YD240轉速變送器采用進口集成電路，100%整機老化及測試，保證變送器的高可靠信。YD240能從較大的轉子振動信號中有效分辨出轉速信號，將測量轉速值轉換為4-20mA模擬量輸出，也可通過RS485通訊輸出。
● 測量信號頻率范圍：0.4～40,000Hz
● 輸入交流信號：>300mV
● 變送輸出：4～20mA或RS485（負載≤750Ω）精度優于±1%F.S
● 工作溫度：-20～75℃
● 工作濕度：5～90%
● 電源電壓：24VDC
● 分辨率：0.05%
● 溫漂：≤0.1%℃
● 防護等級：IP44
● 外形尺寸：30×79×56mm
1、接線方式
● 供電輸出：24V（外部供電24V），COM（外部供電地），Iout（電流輸4~20mA）
● 傳感器輸入：+24V（傳感器供電24V），COM（傳感器供電地），Vin（傳感器信號輸入）。

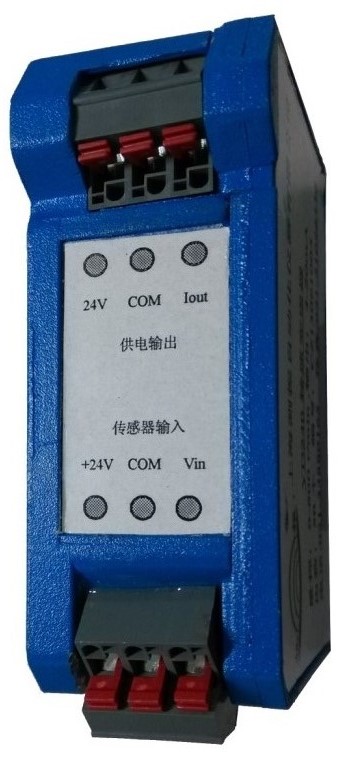

實物端口圖

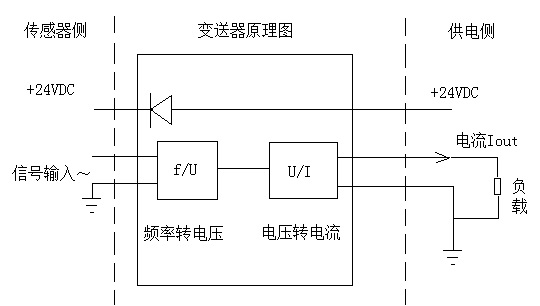

原理接線圖
2、尺寸及安裝示意圖

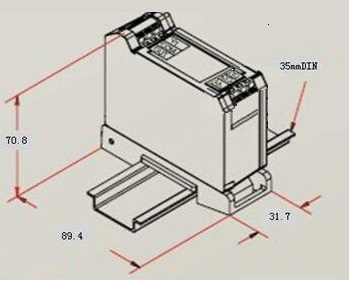

導軌安裝圖

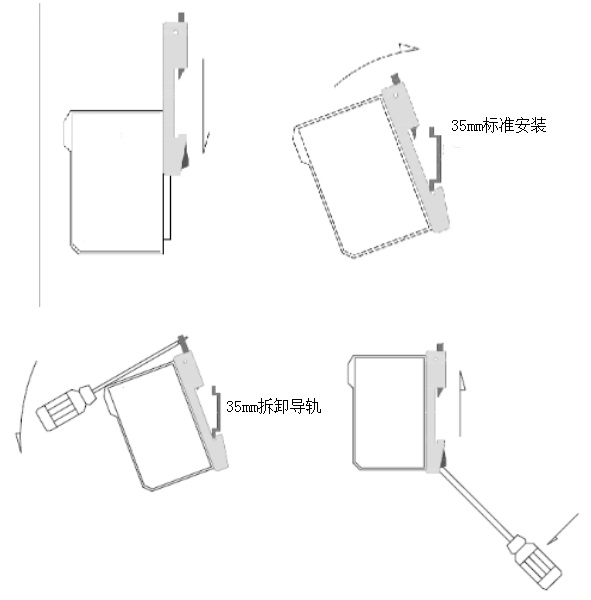

變送器導軌及底座拆卸
